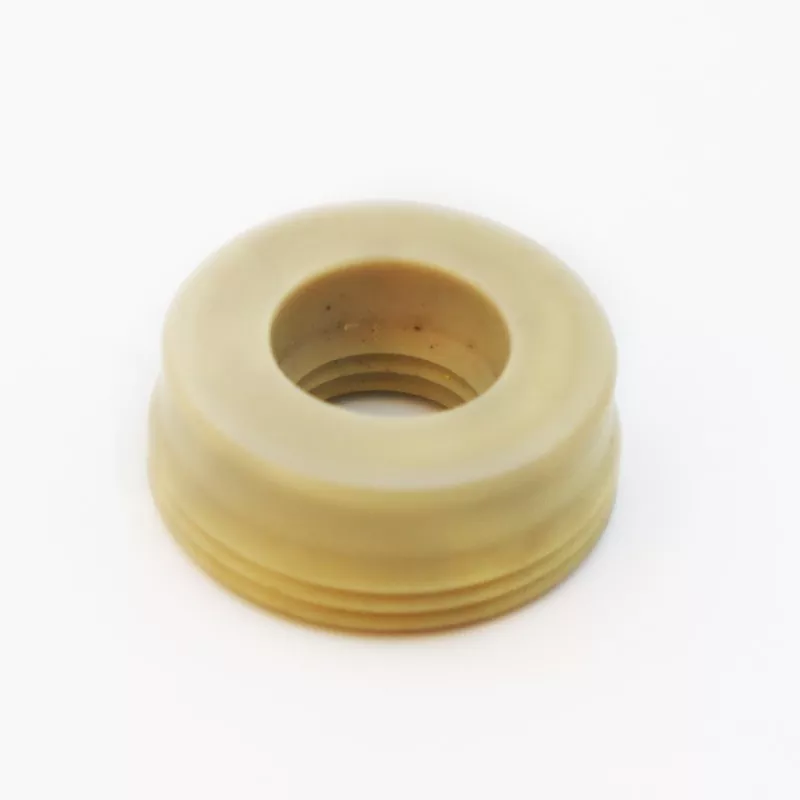

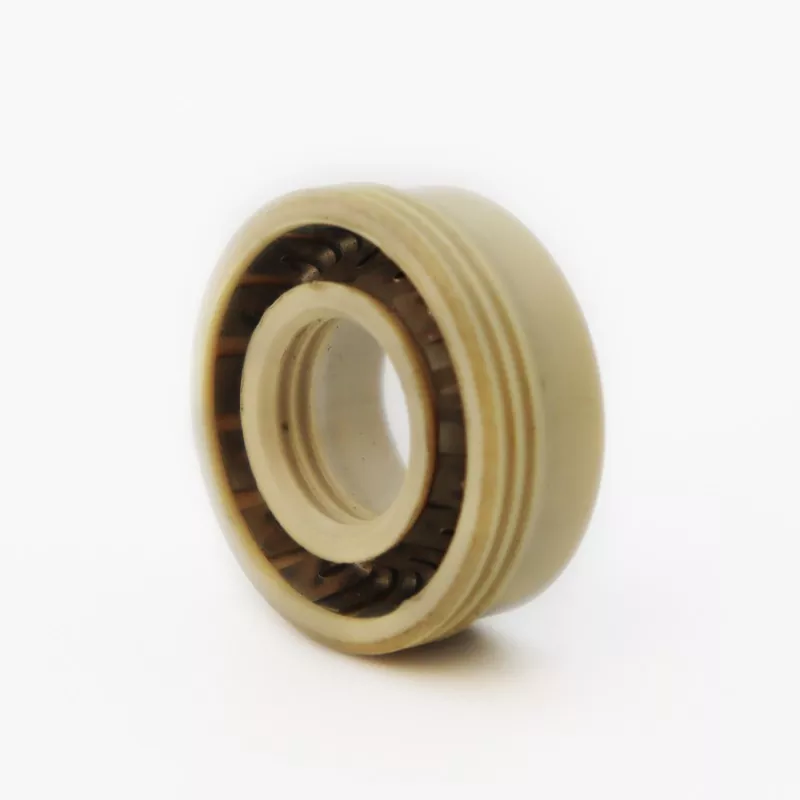

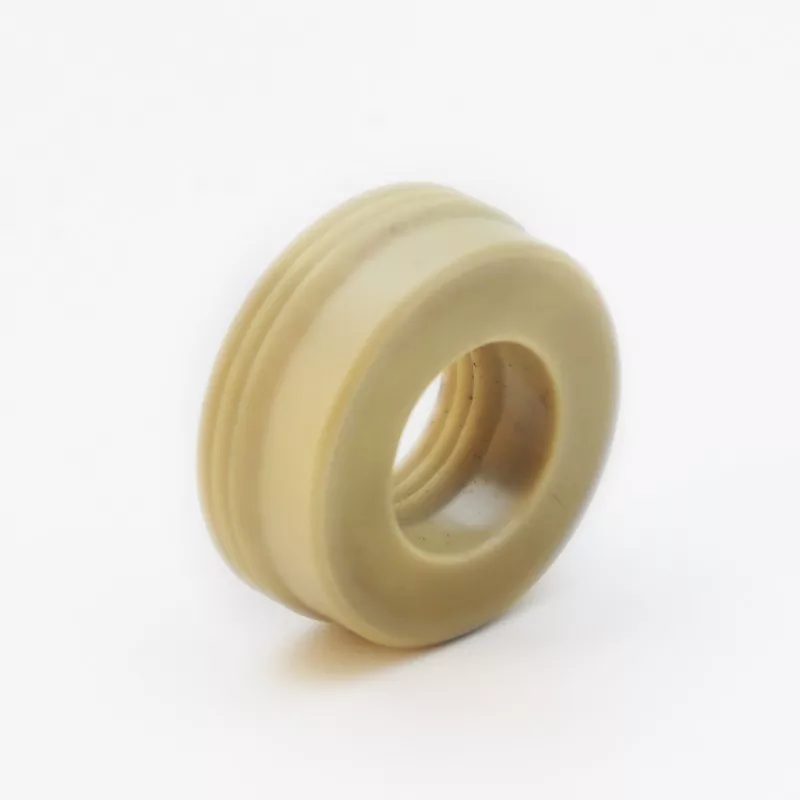

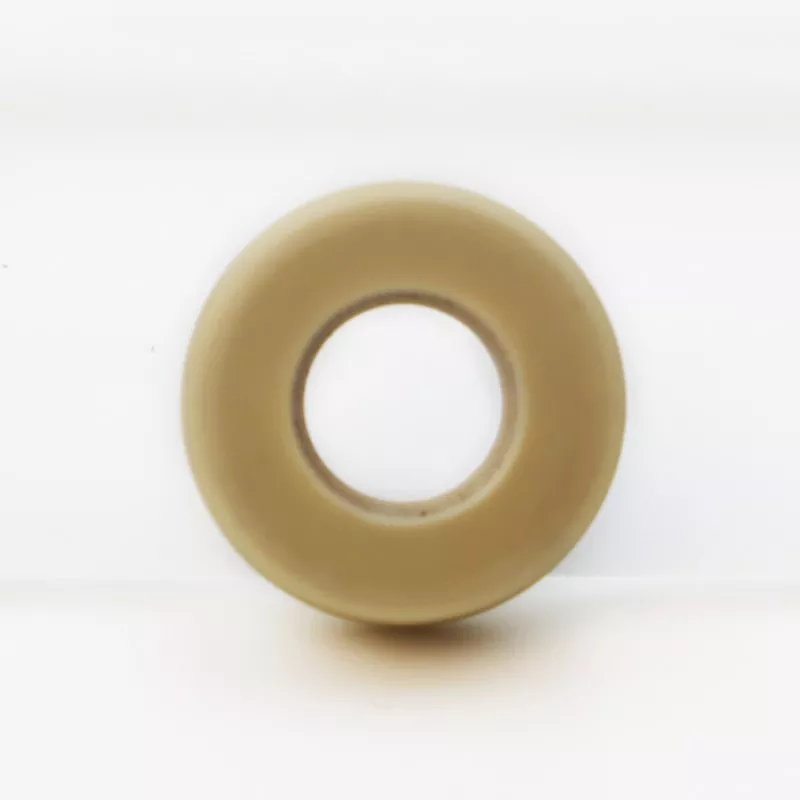

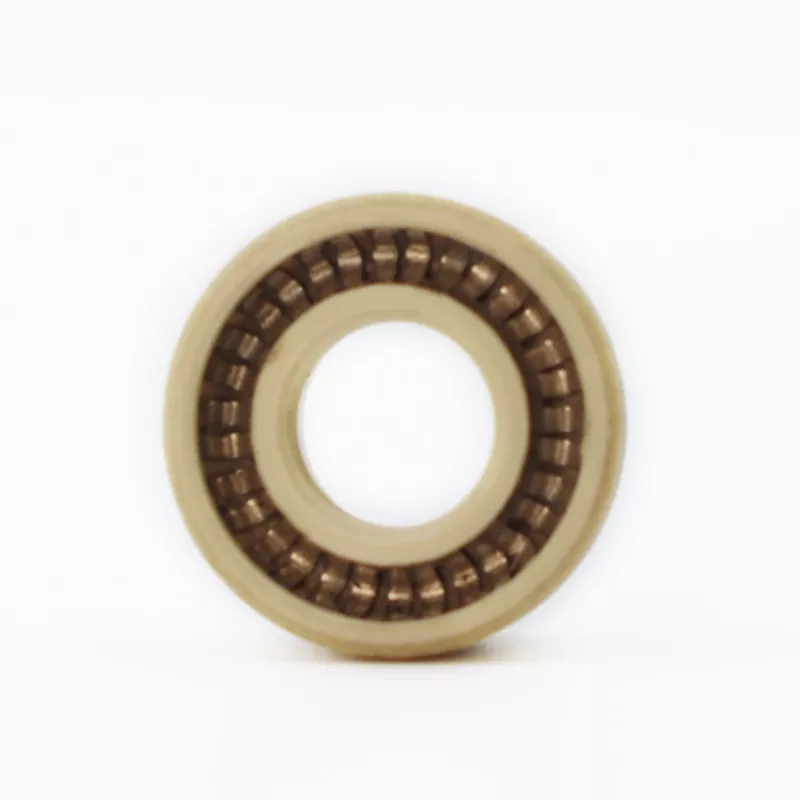

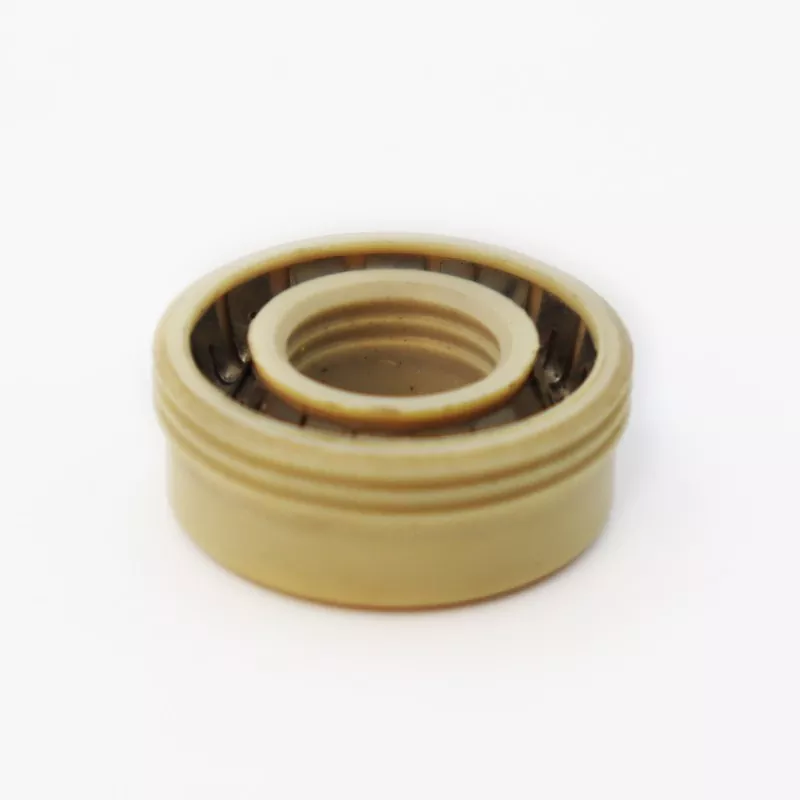

Die Ruichen FS-C Multi-Lip Spring-Energized Seal verfügt über ein einzigartiges gezacktes Lippendesign, das die Dichtungsleistung deutlich verbessert. Das FS-C-Modell ist die ideale Wahl für Anwendungen, die eine strenge Leckagekontrolle erfordern.
Es sorgt für eine stabile, zuverlässige Abdichtung – mit einem Gleichgewicht zwischen geringer Reibung und langer Lebensdauer – bei Betriebsdrücken von bis zu 40 MPa (Drücke, die diesen Grenzwert überschreiten, erfordern eine spezifizierte Konfiguration mit breiten Nuten).
Grenzwerte sollten nicht gleichzeitig auftreten.
|
Druck (MPa) |
Geschwindigkeit (m/s) |
Temperatur °C |
Medien |
|
|
<40: Nutbreite L verwenden >40 MPa: Nutbreite L1 verwenden |
<10 |
BO/DO -35~+250 |
Andere -200~+250 |
Alle Flüssigkeiten, Chemikalien und Gase |
Die Mehrlippenstruktur dieses Modells schafft mehrere Dichtungsbarrieren und gewährleistet so eine hervorragende Gas- und Flüssigkeitsdichtigkeit auch bei niedrigen Drücken. Es wurde speziell für Vakuumumgebungen oder Anwendungen mit extrem geringen Druckunterschieden entwickelt und ist gleichzeitig für Betriebsdrücke von bis zu 40 MPa geeignet (vorausgesetzt, es wird eine verbreiterte Nut verwendet).
Federvorgespannte Dichtungen vom Typ Ruichen FS-C bieten außergewöhnliche Leistung in Vakuumgeräten, Analyseinstrumenten, Präzisionsmessgeräten und hochspezialisierten Ventilen. Aufgrund ihrer geringen Reibungseigenschaften und sanften Bewegung eignen sie sich besonders gut für Anwendungen zur präzisen Bewegungssteuerung. Maßgeschneiderte Ruichen FS-C-Dichtungen gewährleisten eine langfristige Dichtungszuverlässigkeit für wissenschaftliche Forschungsgeräte, medizinische Instrumente und hochpräzise industrielle Steuerungssysteme.
Alle Abmessungen innerhalb der angegebenen Bereiche sind verfügbar.
Hinweis: Sollten die erforderlichen Spezifikationen in dieser Tabelle nicht aufgeführt sein, kontaktieren Sie uns bitte; Es können Produkte bis zu einer Größe von 1600 mm geliefert werden.
|

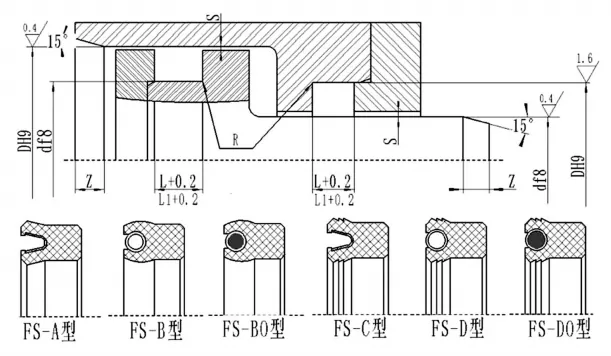

d |
D |
L+0,2 |
L1+0,2 (Gilt für Drücke >40 MPa) |
Radialspiel Smax |
Fasenlänge Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Installationshinweis: Für Hochdruckanwendungen (>40 MPa) muss eine Nut mit der angegebenen Breite (L1) verwendet werden und die Installationstoleranzen müssen streng kontrolliert werden.
