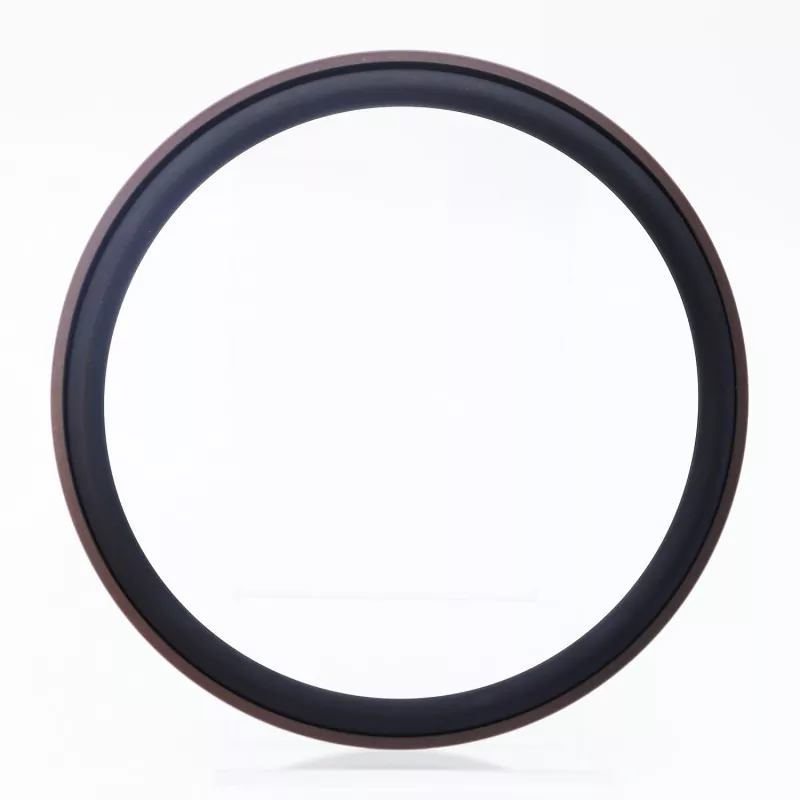

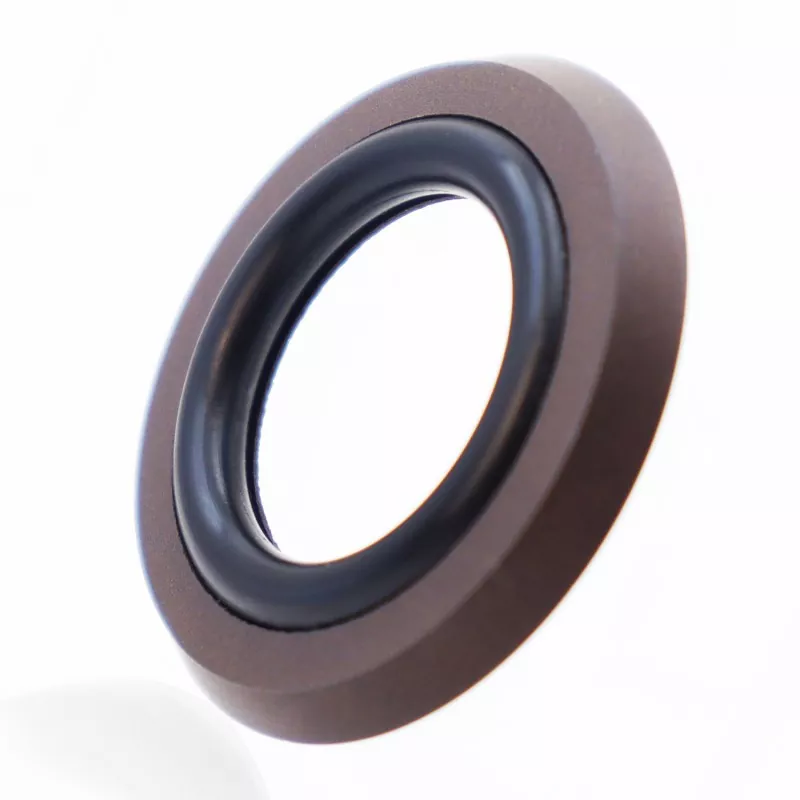

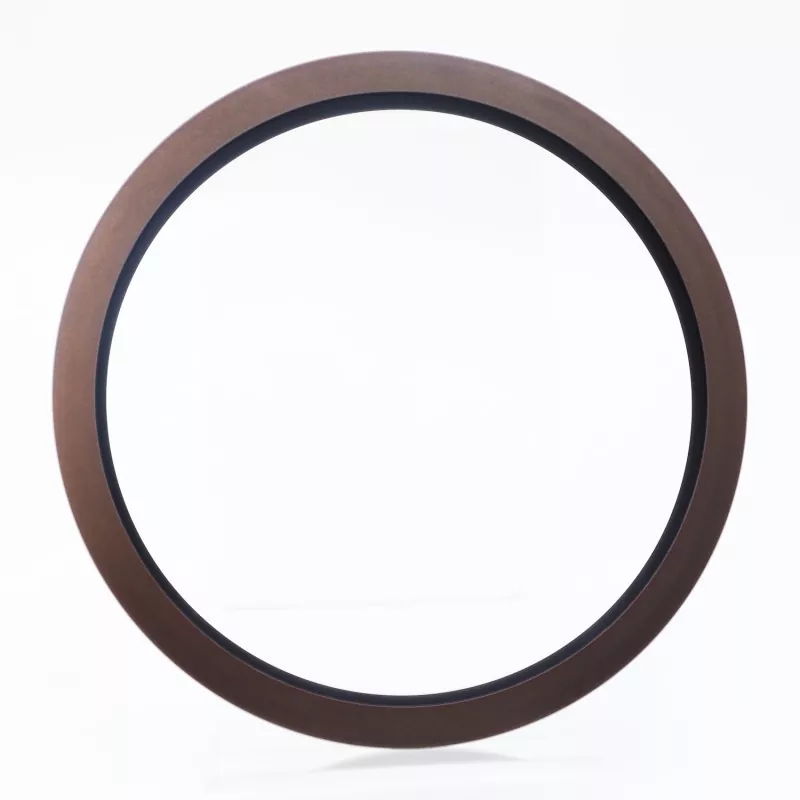

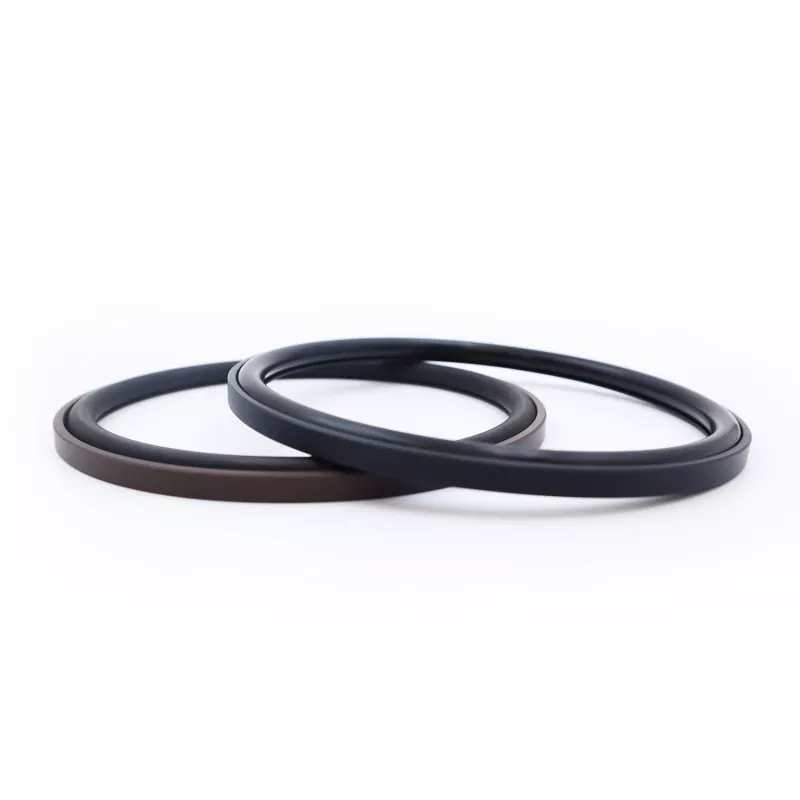

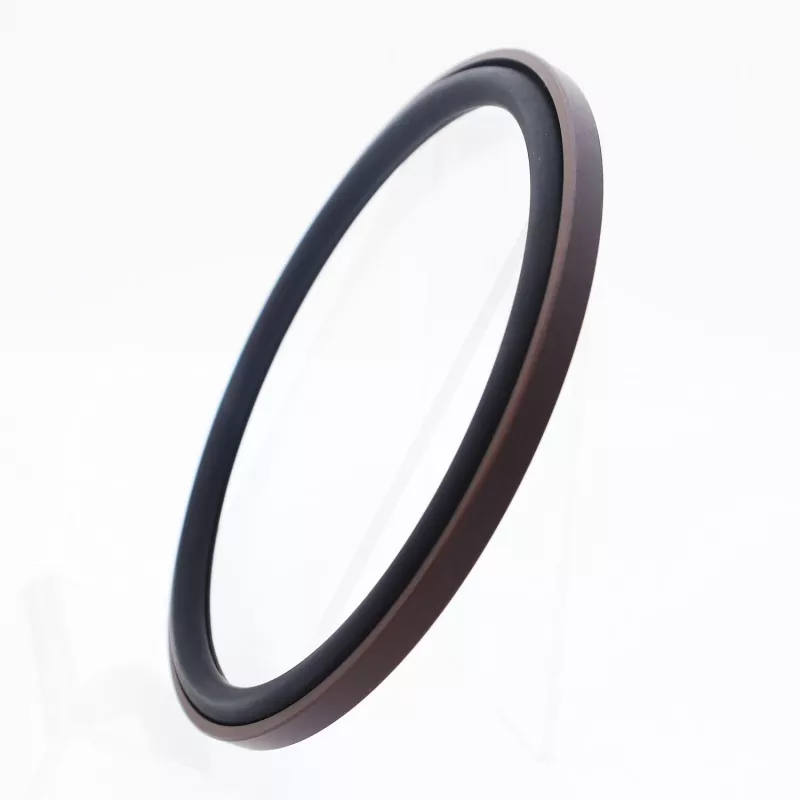

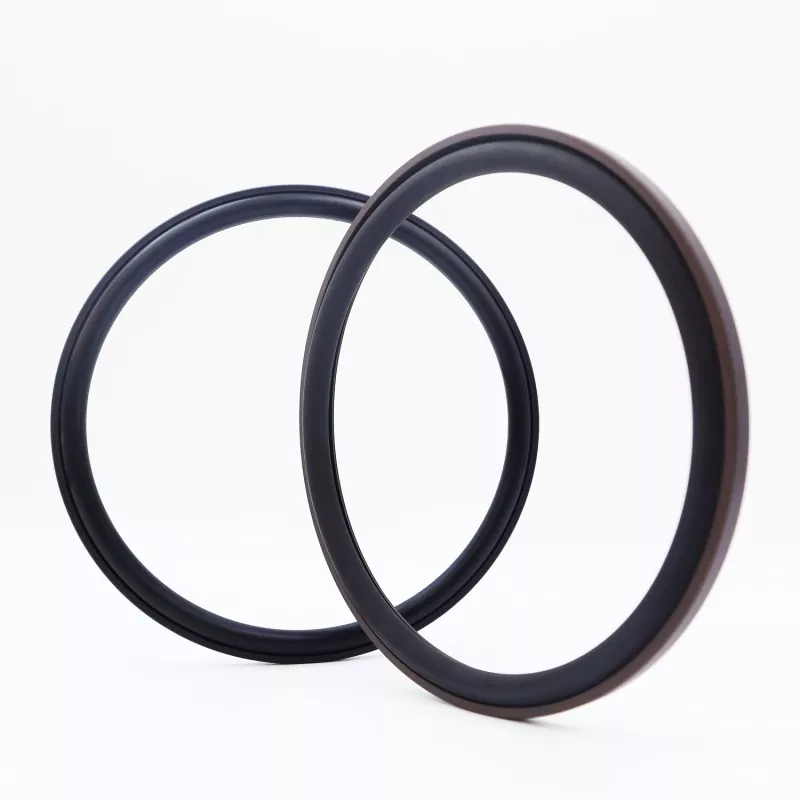

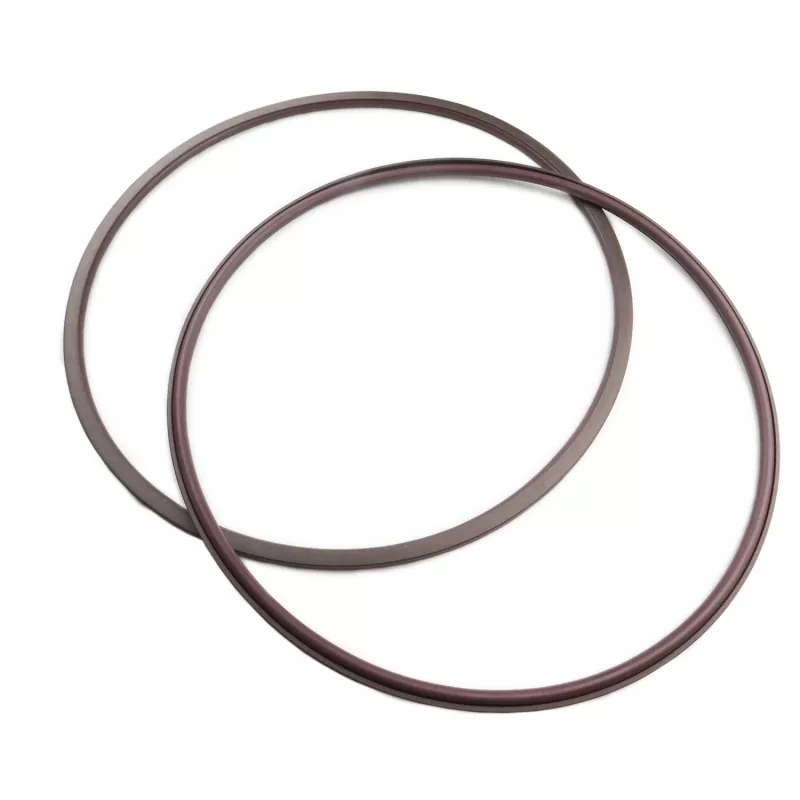

Die Axial Step Combined Seal besteht aus einem rechtwinkligen Dichtring aus gefülltem PTFE und einem Gummi-O-Ring; Es ist für unidirektionale statische Dichtungsanwendungen wie Axial- (Stirnflächen-) und Flanschdichtungen konzipiert. Es zeichnet sich durch eine lange Lebensdauer, hervorragende Dichtleistung, Beständigkeit gegen hohe und ultrahohe Drücke und eine kompakte Baugröße aus; Es ist auch für wasserdruckabdichtende Anwendungen geeignet. Es ist in zwei Versionen erhältlich: RC2871-A (für Innendruck) und RC2871-B (für Außendruck).
Eine effektive Abdichtung wird durch die kontinuierliche Klemmkraft erreicht, die durch die Vorkompression des O-Rings erzeugt wird. Dadurch entsteht ein selbstverstärkender Dichteffekt, bei dem sich die Dichtleistung mit zunehmendem Mediumdruck verbessert. Das Flanschdesign an der Seite des Dichtungsrings verhindert wirksam das Austreten des O-Rings, sodass er problemlos Hochdruck- und Ultrahochdruckbedingungen bewältigen kann und gleichzeitig mit Dichtungsumgebungen mit Wasserdruck kompatibel bleibt.
|
Druck (MPa) |
Temperatur (°C) |
Geschwindigkeit (m/s) |
Medium |
|
≤300 |
-35 bis +100 (mit NBR-O-Ring) |
- |
Hydrauliköl, Emulsion, Wasser usw. |
|
-20 bis +200 (mit FKM-O-Ring) |
Diese Dichtung besteht aus einem rechtwinkligen PTFE-Dichtring und einem O-Ring; Der O-Ring sorgt für eine Vorkompression und erzeugt so die für eine Abdichtung erforderliche Klemmkraft. Unter Druck erhöht sich diese Klemmkraft – je höher der Druck, desto besser die Dichtleistung. Dank des seitlichen Flanschdesigns des Gleitrings wird verhindert, dass der O-Ring extrudiert, sodass die Dichtung hohen Drücken standhalten kann.
Alle Spezifikationen innerhalb des Parameterbereichs sind verfügbar.
|

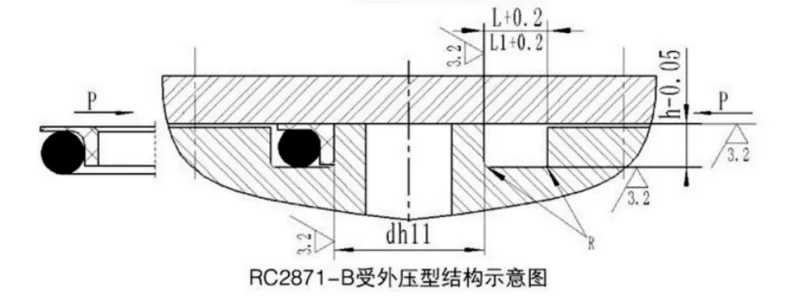

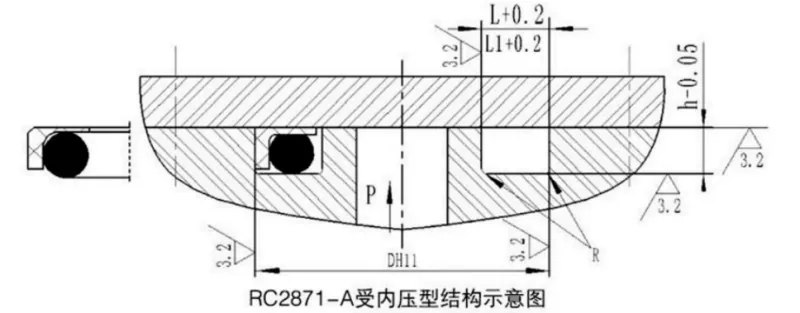

Außendurchmesserbereich D H11 |
Rillentiefe h-0,05 |
Nutbreite L+0,2 |
Nutbreite L1 + 0,2 Druck > 80 MPa |
Eckenradius Rmax |
O-Ring-Drahtdurchmesser Tun |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Alle Spezifikationen innerhalb des Parameterbereichs sind verfügbar.
|
Innendurchmesserbereich dh11 |
Rillentiefe h-0,05 |
Nutbreite L+0,2 |
Nutbreite L1 + 0,2 Druck > 80 MPa |
Eckenradius Rmax |
O-Ring-Drahtdurchmesser Tun |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
