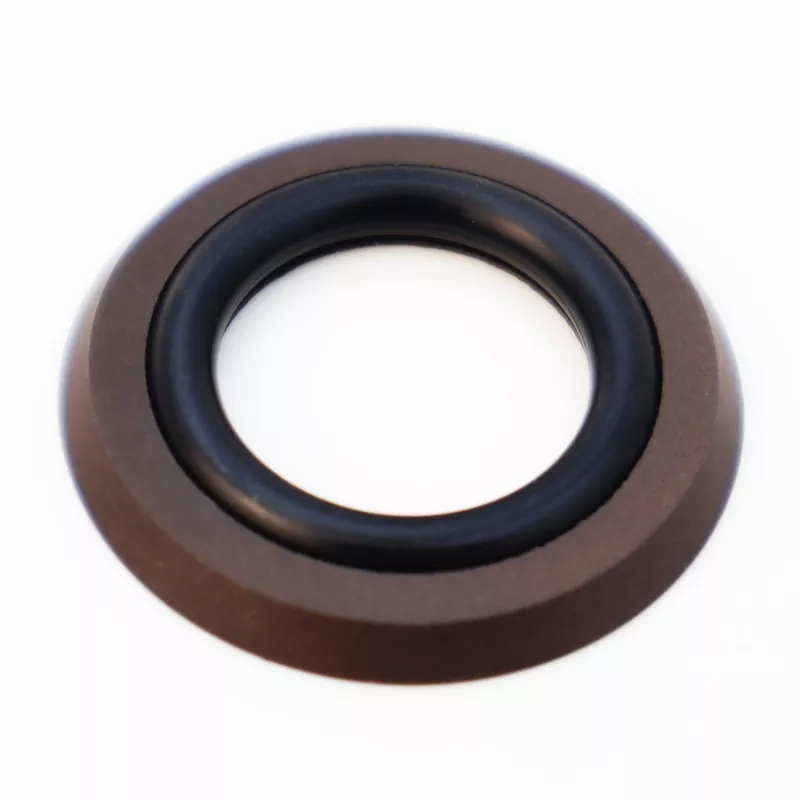

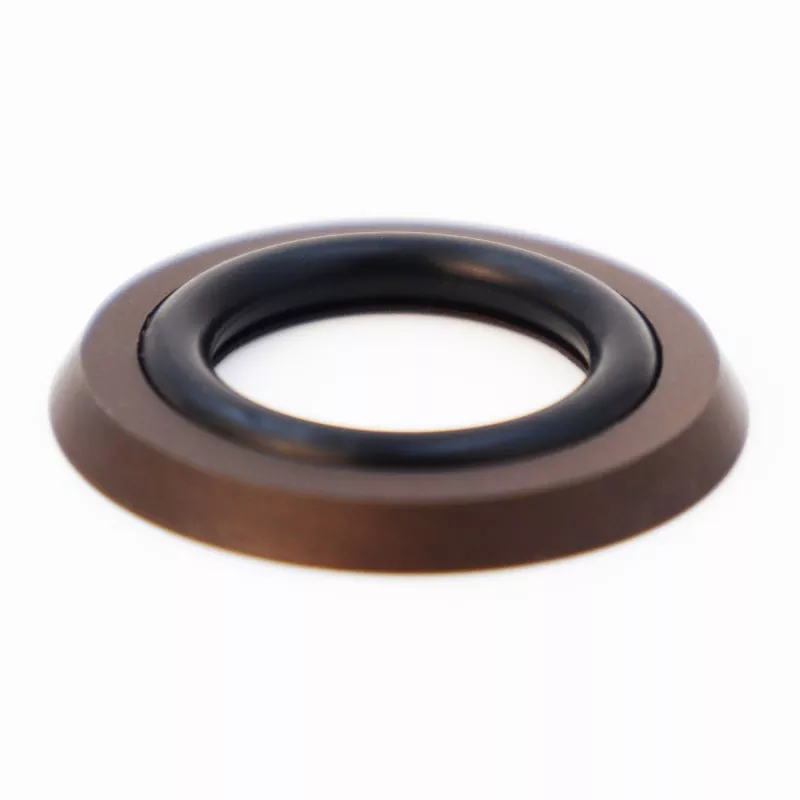

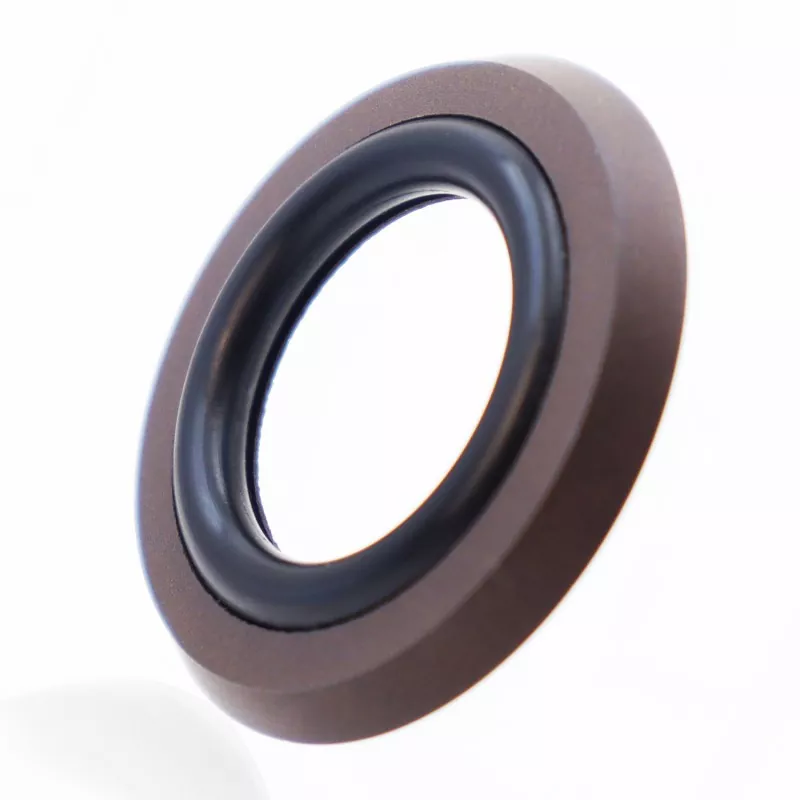

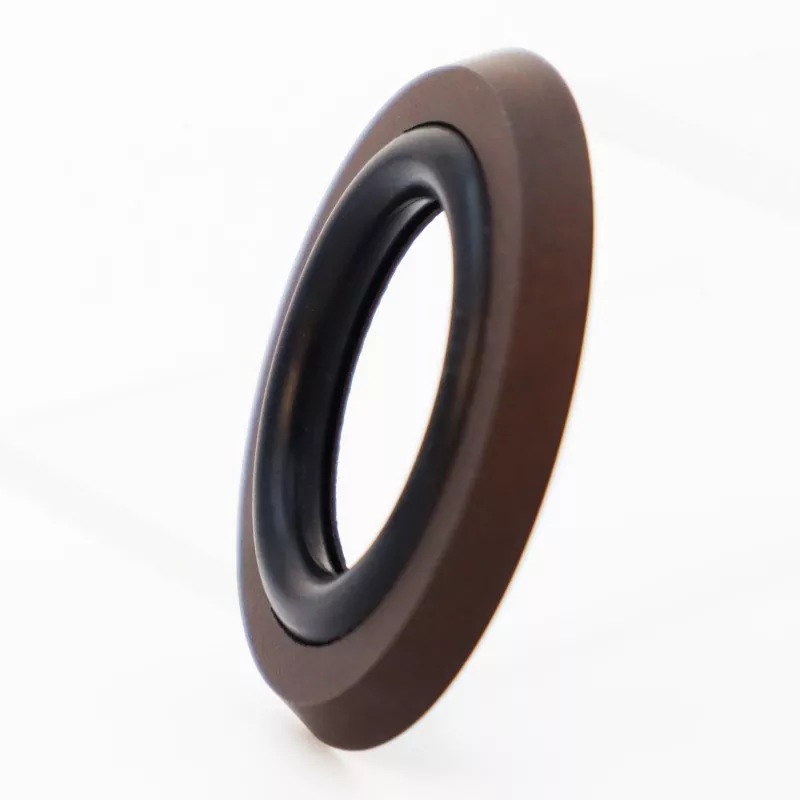

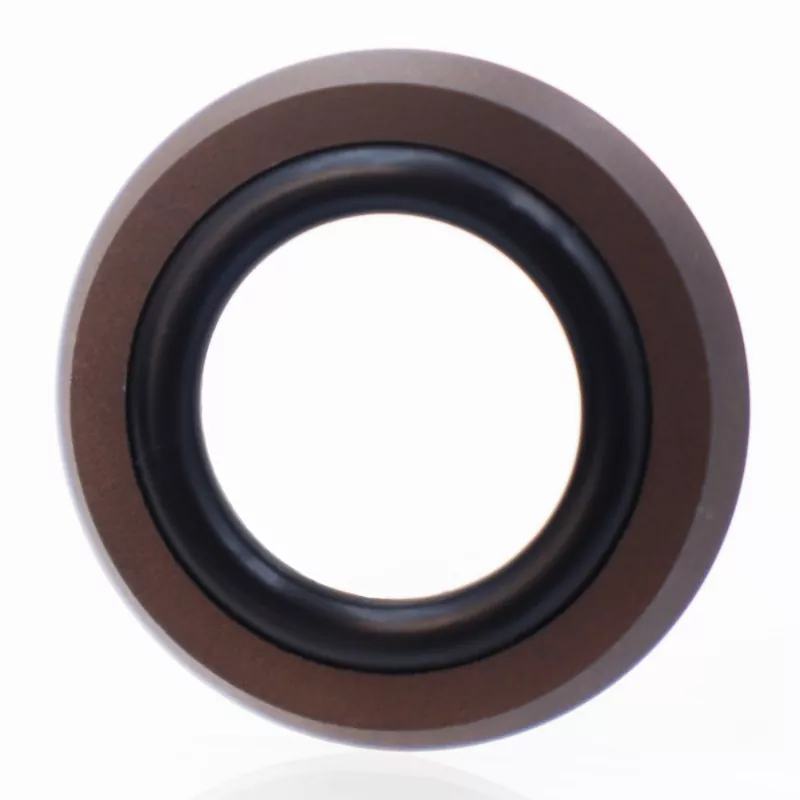

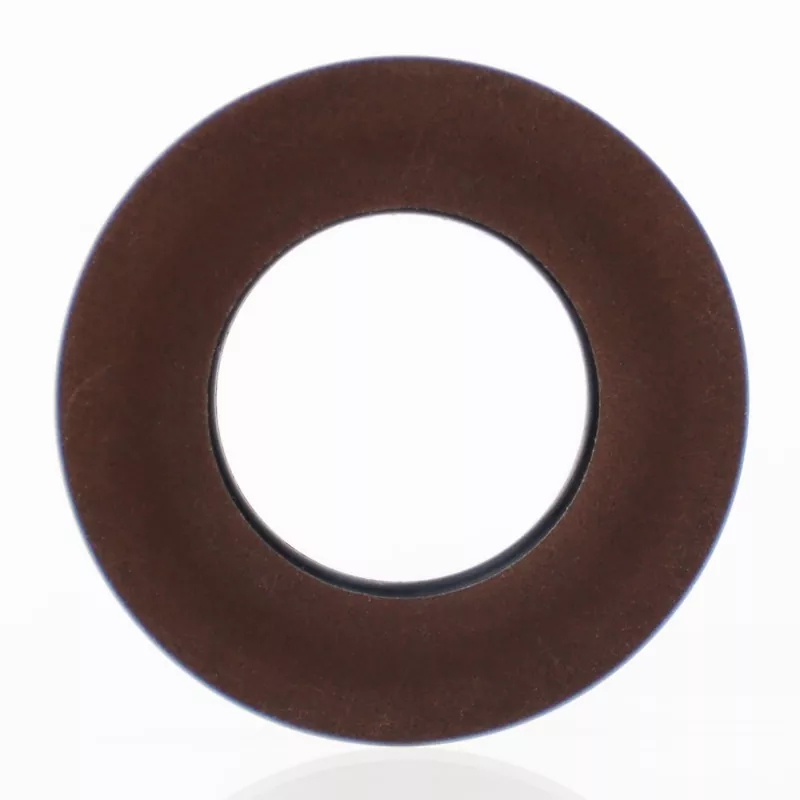

Die Axial Foot Type Combined Seal besteht aus einem fußförmigen Dichtring aus gefülltem PTFE und einem Gummi-O-Ring. Es ist für unidirektionale statische Dichtungsanwendungen wie Axial- (Stirnflächen-) und Flanschdichtungen konzipiert. Zu den Hauptmerkmalen gehören eine lange Lebensdauer, hervorragende Dichtleistung, Beständigkeit gegen hohe und höchste Drücke sowie ein kompaktes Design, das nur minimalen Einbauraum erfordert; Es ist auch für hydraulische Dichtungsanwendungen geeignet. Erhältlich in zwei Versionen: RC2875-A (für Innendruck) und RC2875-B (für Außendruck).
Seine kompakte Bauweise passt in schmale Installationsnuten und reduziert so das Risiko von Gerätelecks erheblich. Eine vollständige Palette an Spezifikationen ist auf Lager verfügbar und wir freuen uns über Anfragen und Musterbestellungen von globalen Käufern.
|
Druck (MPa) |
Temperatur (°C) |
Geschwindigkeit (m/s) |
Medium |
|
≤60 |
-35 bis +100 (mit NBR-O-Ring) |
≤6 |
Hydrauliköle auf Mineralbasis, schwer entflammbare Flüssigkeiten (HFA/HFB), Wasser usw. |
|
-20 bis +200 (mit FKM-O-Ring) |

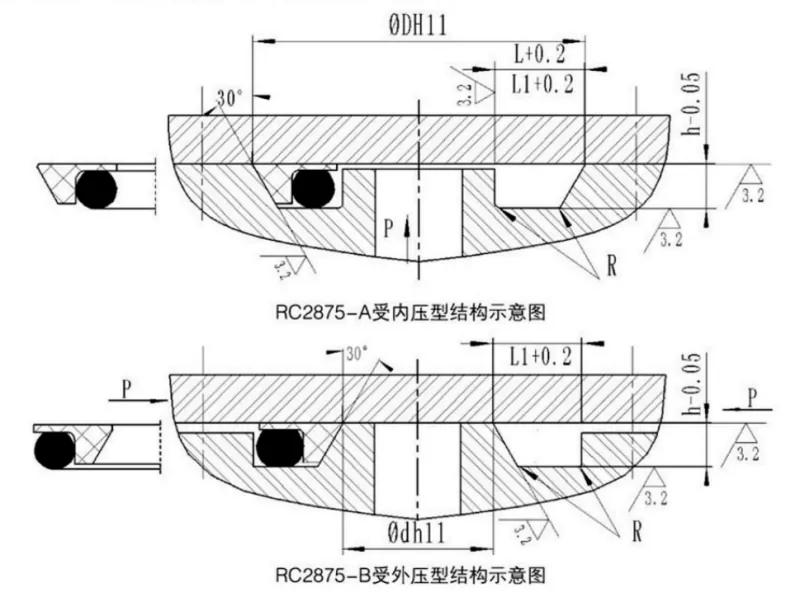

Diese Dichtung besteht aus einem modifizierten PTFE-Dichtungsring mit fußförmigem Profil und einem O-Ring. Unter Druck erhöht sich die Klemmkraft der Dichtung – je höher der Druck, desto besser die Dichtleistung. Dank des fußförmigen Seitenflanschdesigns des Gleitrings wird ein Extrudieren des O-Rings verhindert, sodass die Dichtung hohen und höchsten Drücken standhält.
Alle Spezifikationen innerhalb des Parameterbereichs sind verfügbar.
|
Außendurchmesserbereich D H11 |
Rillentiefe h-0,05 |
Nutbreite L+0,2 |
Nutbreite L1 + 0,2 Druck > 100 MPa |
Eckenradius Rmax |
O-Ring-Drahtdurchmesser Tun |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Alle Spezifikationen innerhalb des Parameterbereichs sind verfügbar.
|
Innendurchmesserbereich dh11 |
Rillentiefe h-0,05 |
Nutbreite L+0,2 |
Nutbreite L1 + 0,2 Druck > 100 MPa |
Eckenradius Rmax |
O-Ring-Drahtdurchmesser Tun |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
