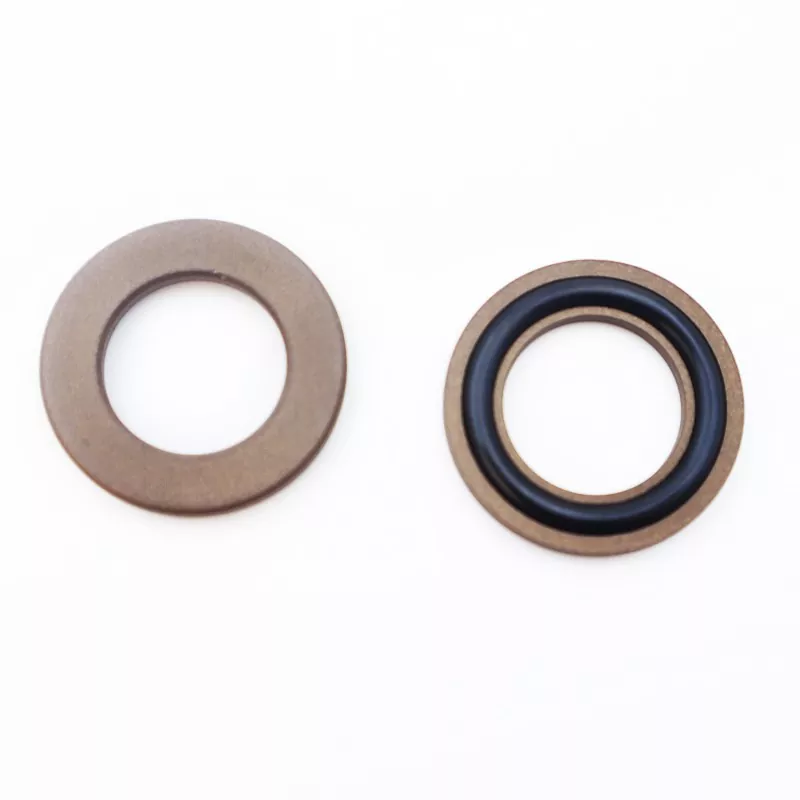

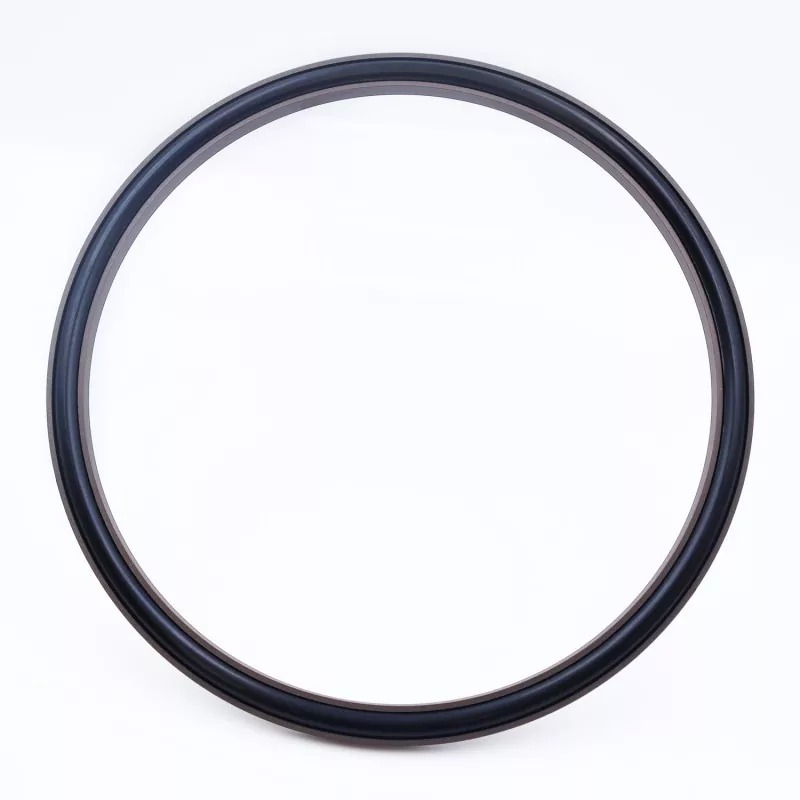

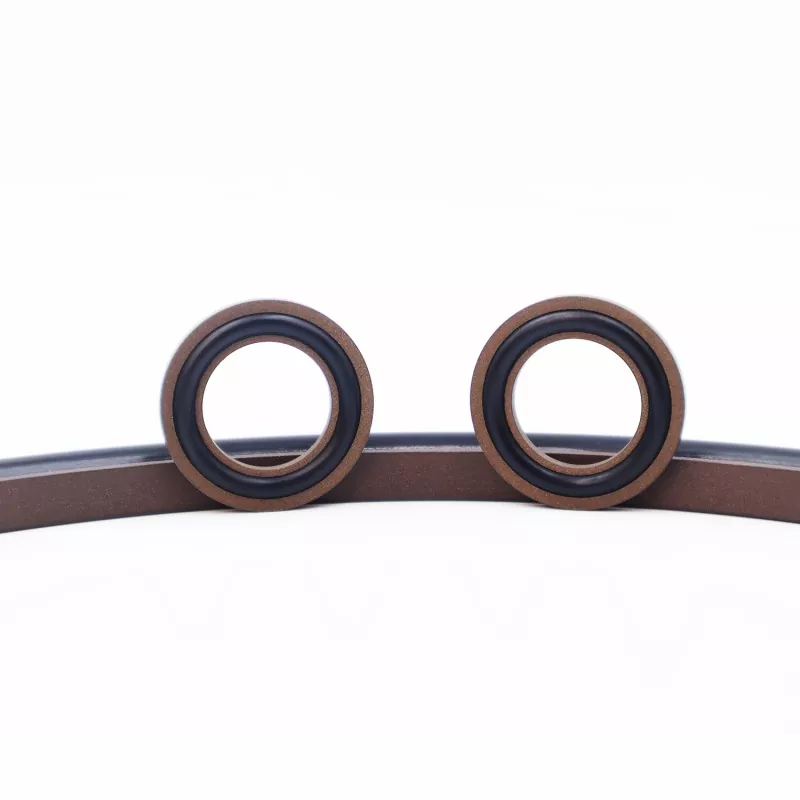

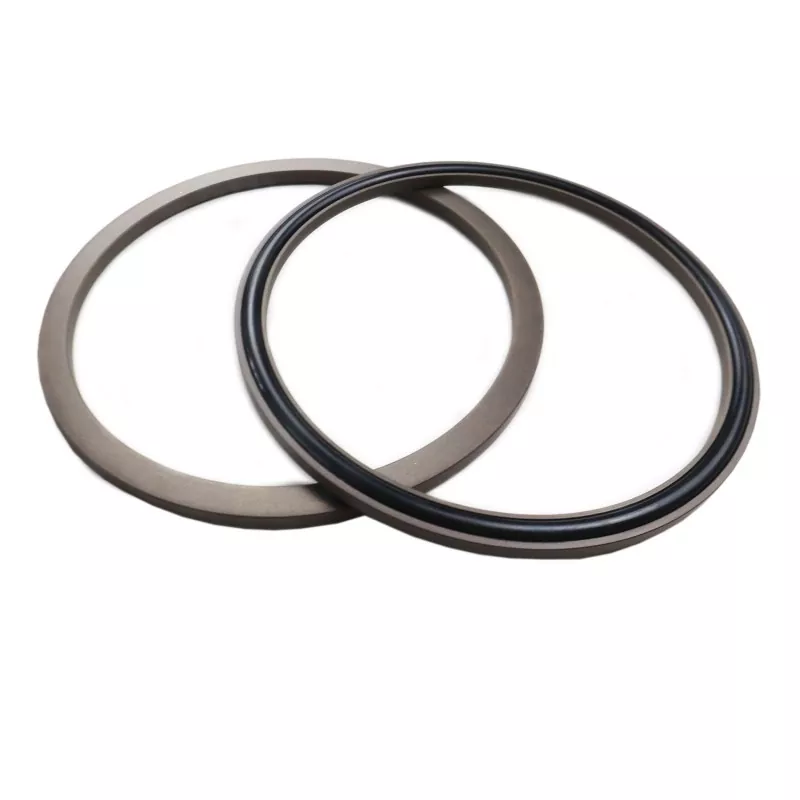

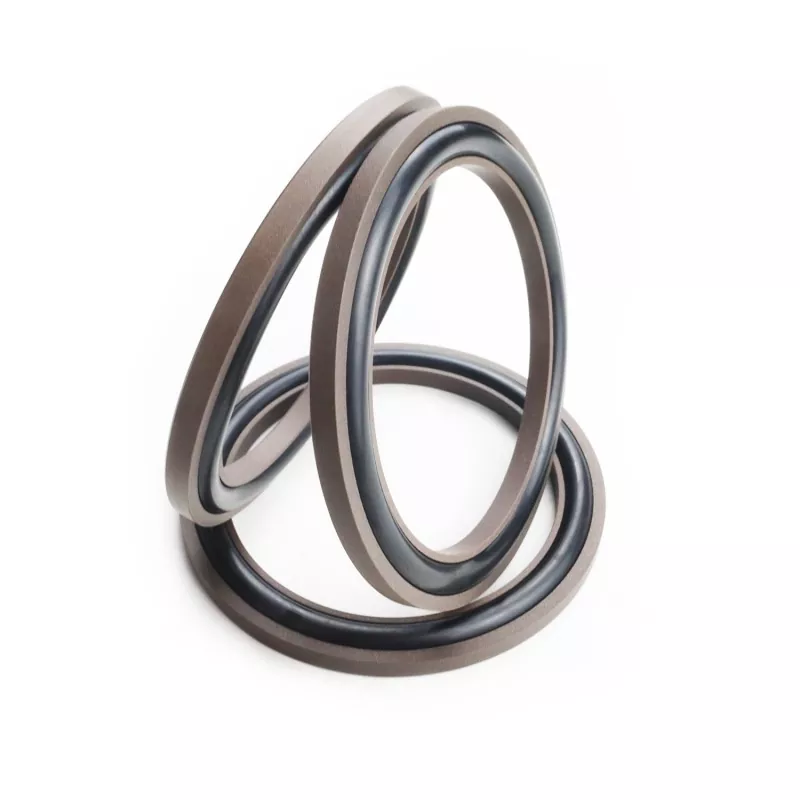

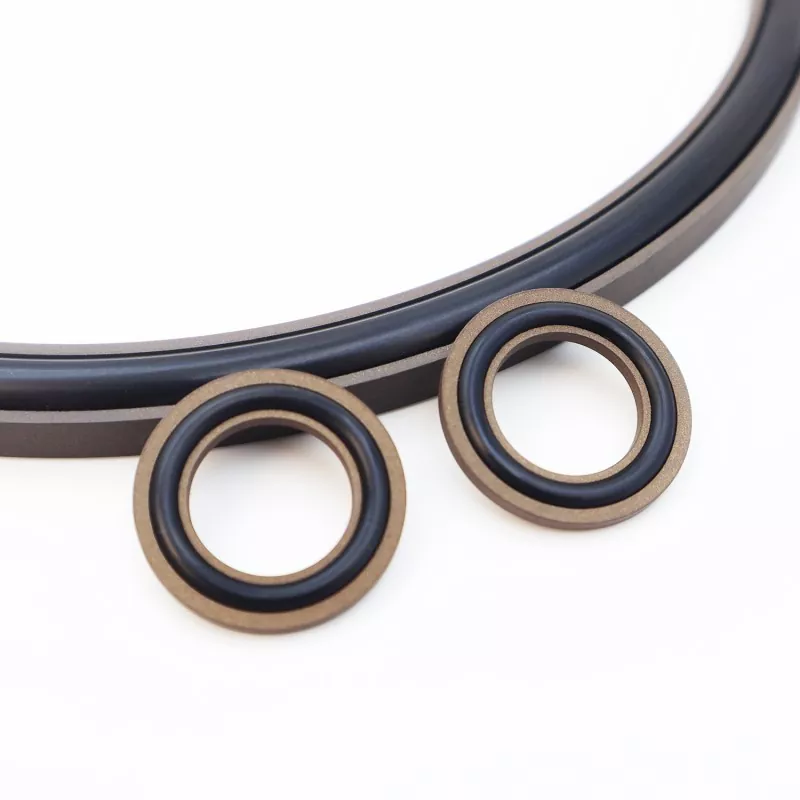

Die Axial C-Type Combined Seal besteht aus einem C-förmigen Dichtring aus gefülltem PTFE und einem Gummi-O-Ring; Es ist für statische Dichtungsanwendungen wie Axial- (Stirnflächen-) und Flanschdichtungen konzipiert. Zu den Hauptmerkmalen gehören eine lange Lebensdauer, hervorragende Dichtungsleistung, hohe Druckbeständigkeit und eine kompakte Baugröße; Es ist auch für hydraulische Dichtungsanwendungen geeignet. Erhältlich in zwei Versionen: RC2872-A (für Innendruck) und RC2872-B (für Außendruck).
Das kompakte Design erleichtert die Installation auf engstem Raum und gewährleistet eine zuverlässige Abdichtung und eine längere Lebensdauer im Langzeitbetrieb. Auf Lager ist eine vollständige Palette an Spezifikationen verfügbar. Die Dienstleistungen für globale Käufer umfassen technische Auswahl, Preisanfragen und Großbestellungen.
|
Druck (MPa) |
Temperatur (°C) |
Geschwindigkeit (m/s) |
Medium |
|
≤100 |
-35 bis +100 (mit NBR-O-Ring) |
- |
Hydrauliköl, Emulsion, Wasser usw. |
|
-20 bis +200 (mit FKM-O-Ring) |

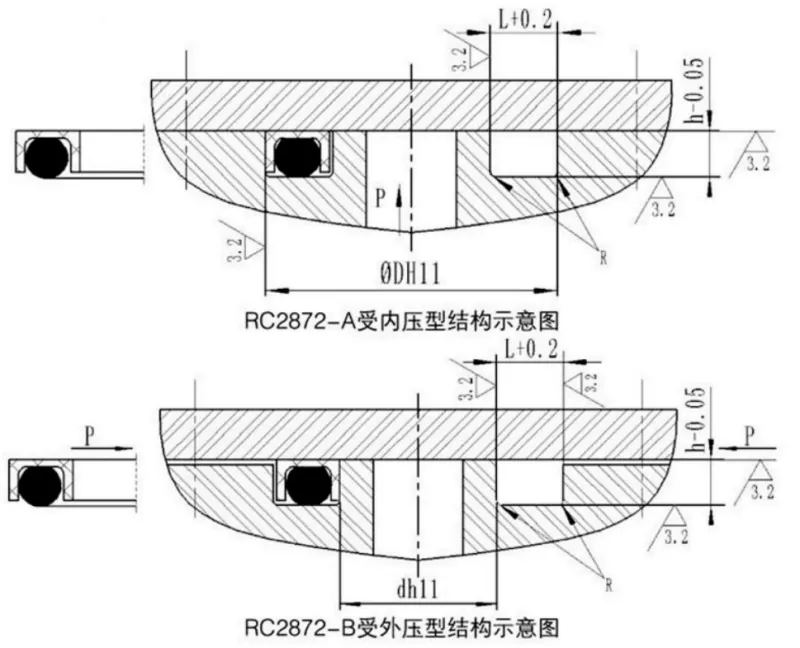

Diese Dichtung besteht aus einem C-förmigen PTFE-Dichtring und einem O-Ring; Der O-Ring sorgt für eine Vorkompression und erzeugt so die für eine Abdichtung erforderliche Klemmkraft. Unter Druck nimmt diese Klemmkraft zu, was bedeutet, dass die Dichtung mit steigendem Druck eine bessere Leistung erbringt. Dank der Doppelflanschkonstruktion des Gleitrings wird ein Herausdrücken des O-Rings verhindert, sodass die Dichtung hohen Drücken standhält.
Alle Spezifikationen innerhalb des Parameterbereichs sind verfügbar.
|
Außendurchmesserbereich D H11 |
Rillentiefe h-0,05 |
Nutbreite L+0,2 |
Eckenradius Rmax |
O-Ring-Drahtdurchmesser Tun |
|
15~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
Alle Spezifikationen innerhalb des Parameterbereichs sind verfügbar.
|
Innendurchmesserbereich d h11 |
Rillentiefe h-0,05 |
Nutbreite L+0,2 |
Eckenradius Rmax |
O-Ring-Drahtdurchmesser Tun |
|
5~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8,60 |
