Leistung und Anwendungen

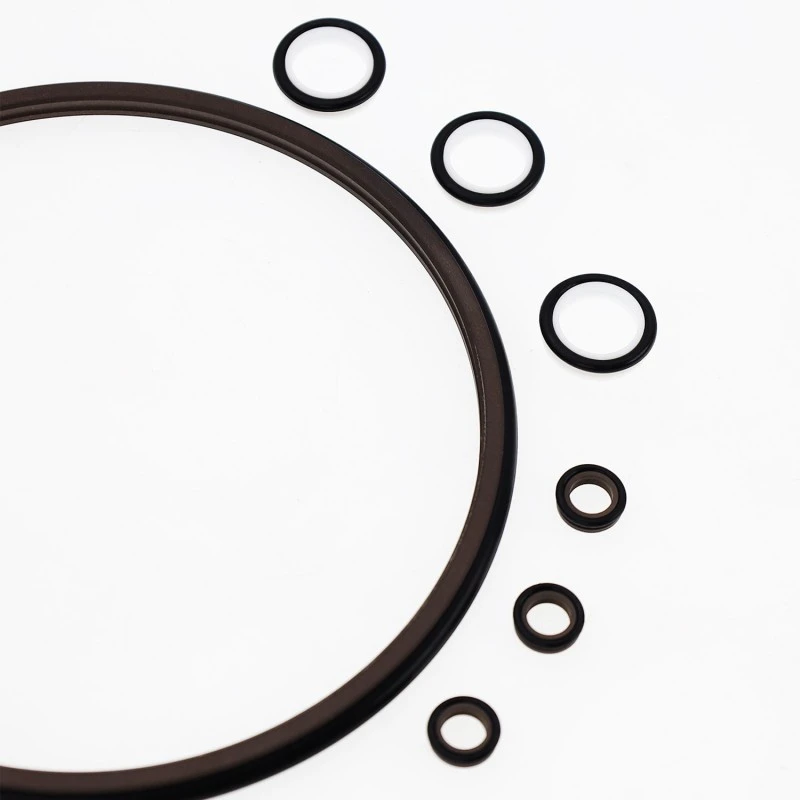

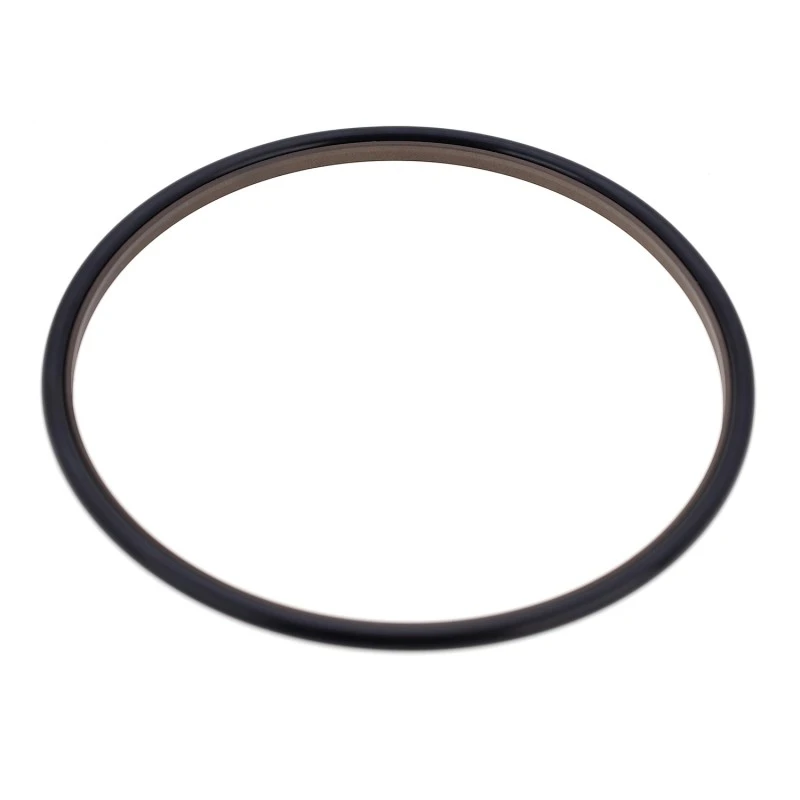

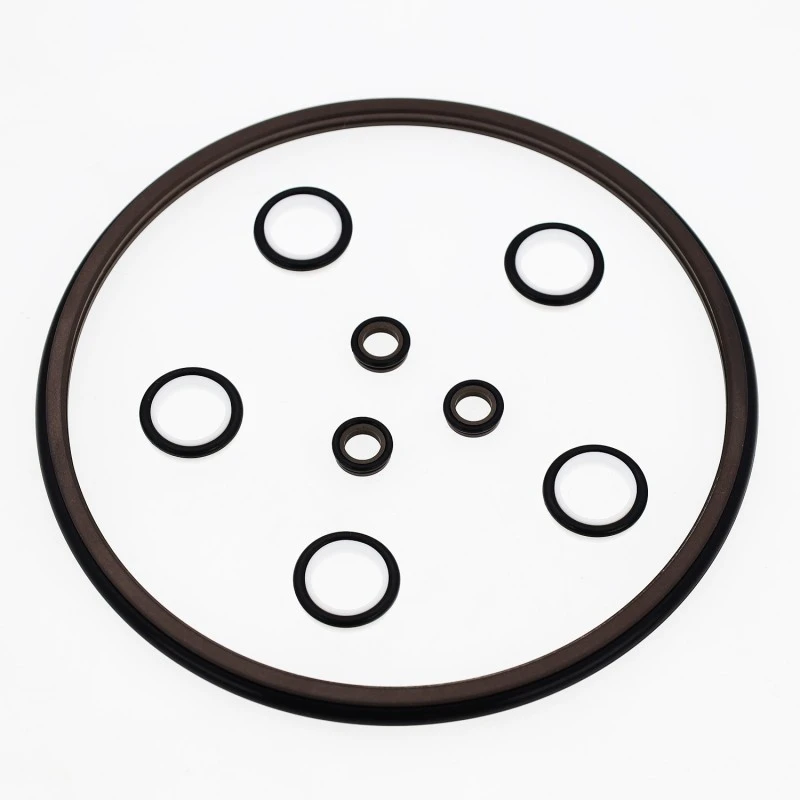

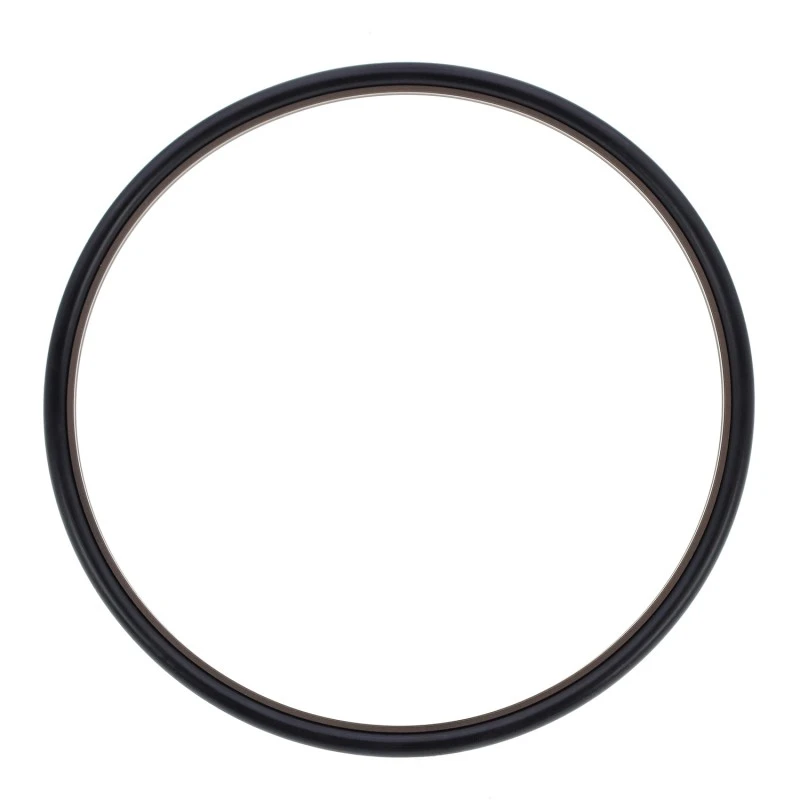

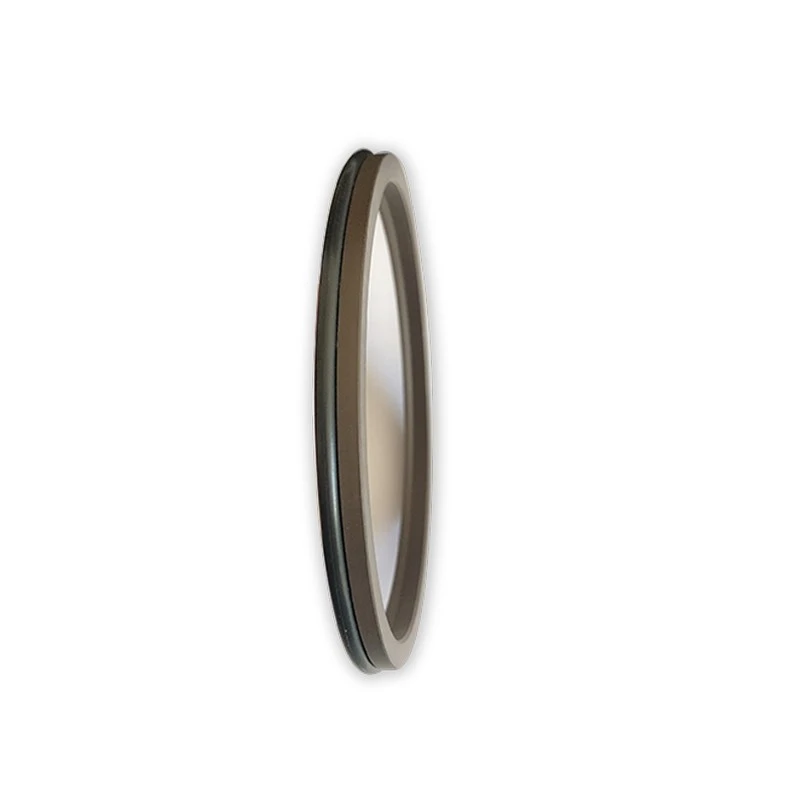

Die Doppellippen-Kombinationsabstreiferdichtung ist eine bidirektionale Abstreiferdichtung, bestehend aus einem PTFE-gefüllten Doppellippenabstreifring und einem O-Ring. Der O-Ring sorgt für eine Vorspannung und gleicht den Verschleiß des PTFE-Rings aus. Es eignet sich für hin- und hergehende, oszillierende oder spiralförmige Bewegungen.
Betriebsbedingungen
|
Druck MPa |
Temperatur °C |
Geschwindigkeit m/s |
Medium |
|
- |
-35~+100 (passender O-Ring NBR) |
6 |
Hydrauliköl, Emulsion, Wasser usw. |
|
-20~+200 (passender O-Ring FKM) |
Bestellbeispiel
Bestellen Sie das Modell RCF02-80-PTFE3-R01
RCF02 – Modell 80 – Wellendurchmesser PTFE3 – Allzweck-modifiziertes PTFE RO1 – Passender Gummimaterialcode
Nitril (NBR) – R01, Fluorkohlenstoff (FKM) – RO2

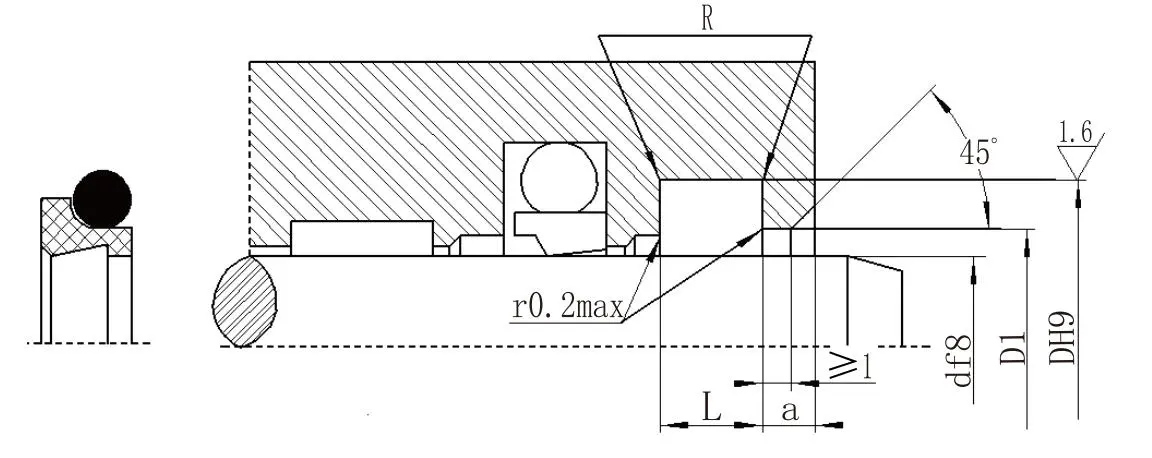

Spezifikationsparametertabelle (Produkte jeder Größe innerhalb des Parameterbereichs können bereitgestellt werden)
|
Wellendurchmesserbereich d f8 |
Nutdurchmesser D H9 |
Nutbreite L+0.2 |
Offener Lochdurchmesser D1H11 |
Offene Lochbreite a≥ |
Abgerundete Ecken R≤ |
O-Ring-Drahtdurchmesser d0 |
|
4~11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12,2 |
8.4 |
d+2,0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16,0 |
11.0 |
d+2,0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
