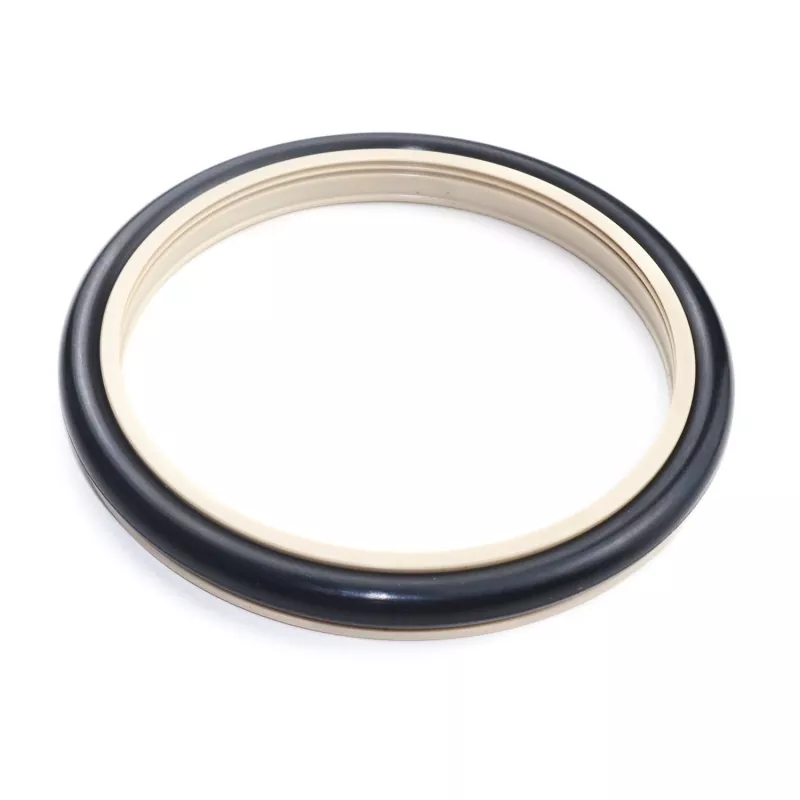

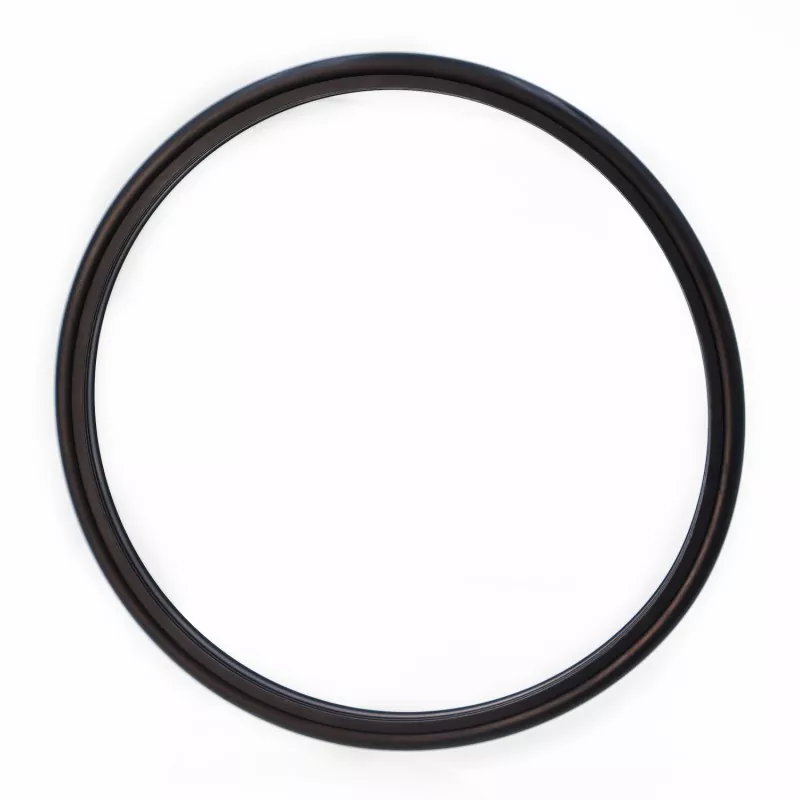

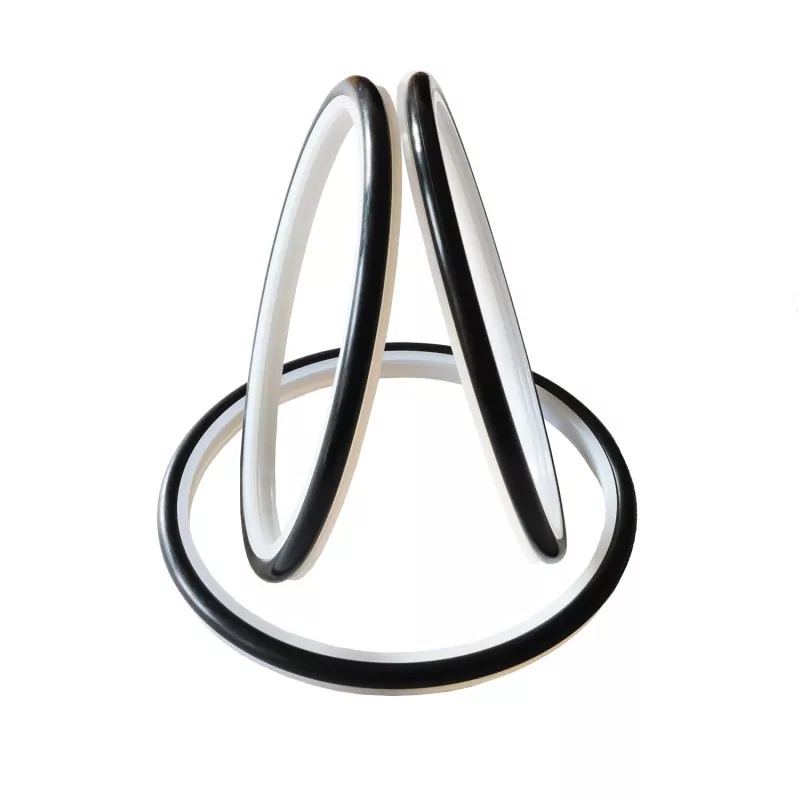

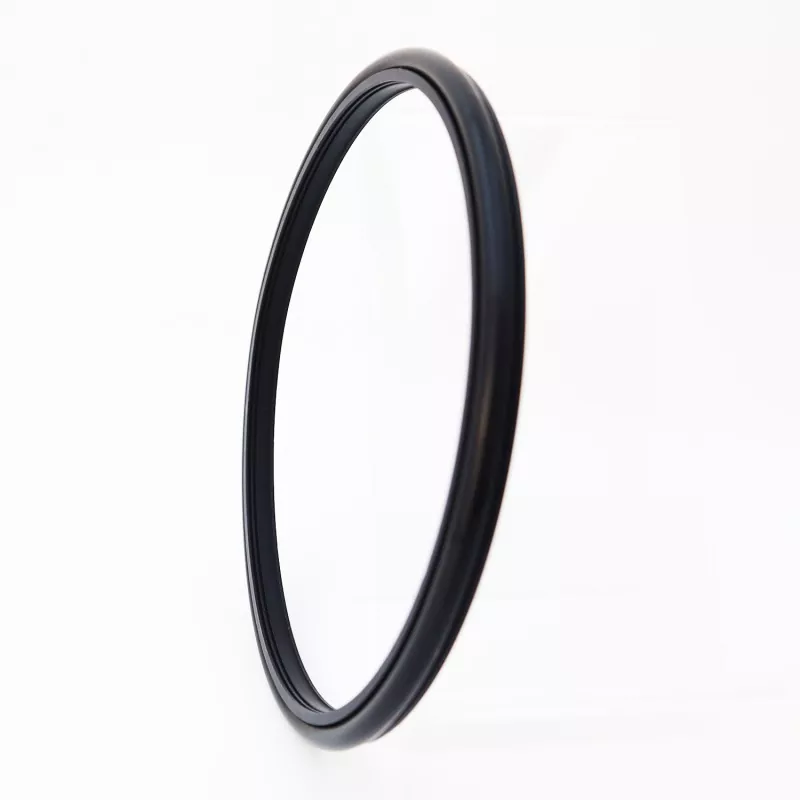

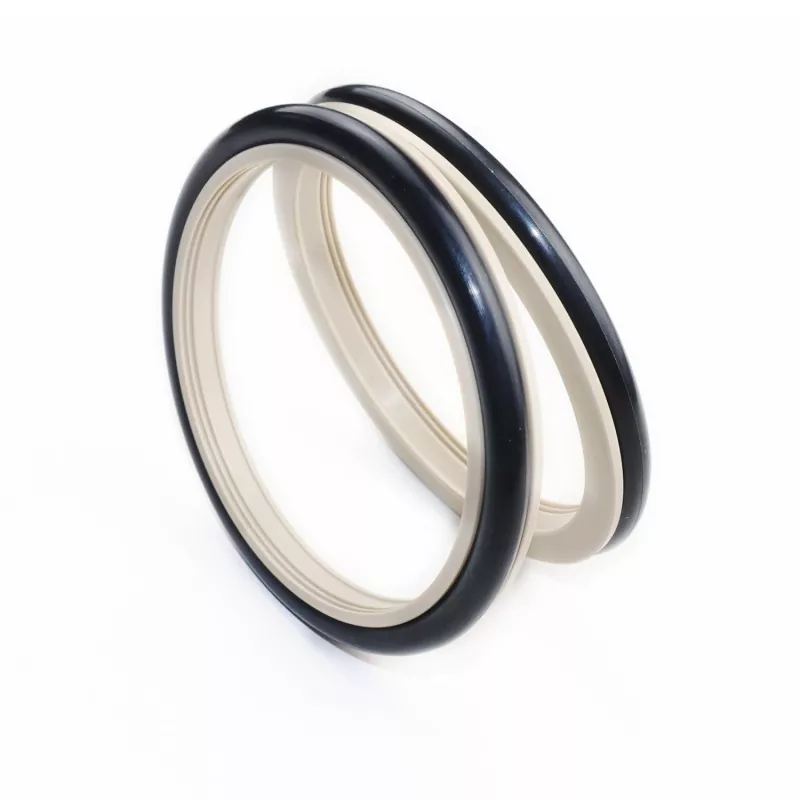

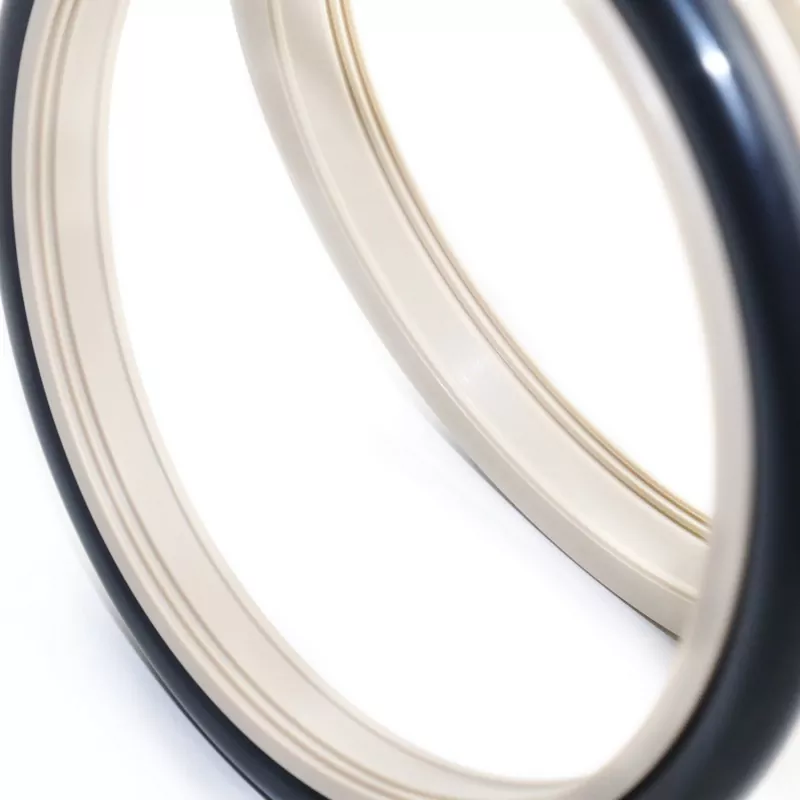

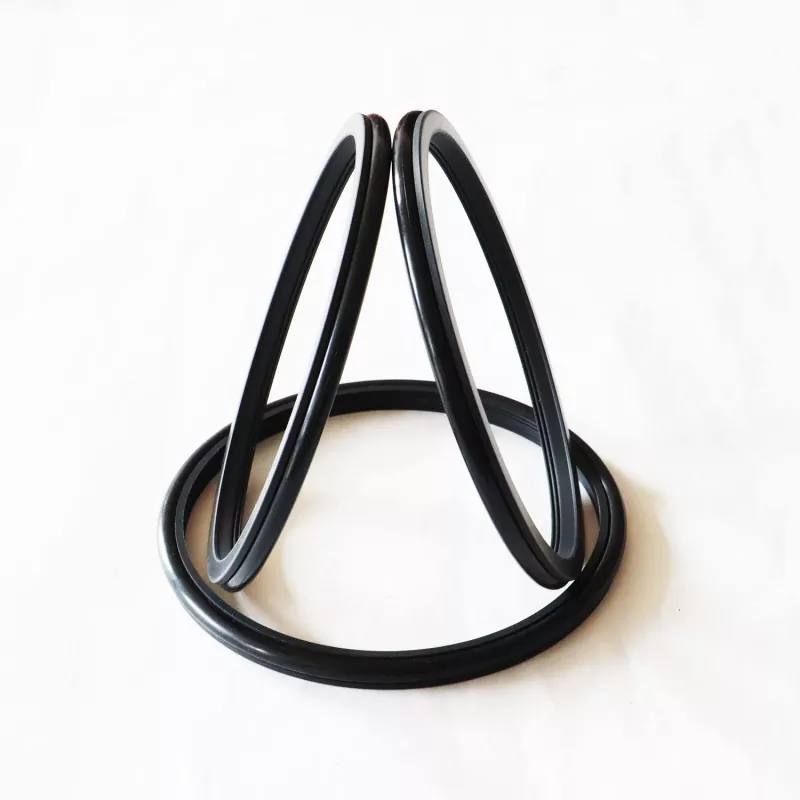

Die verstärkte gezahnte Verbunddichtung (Zementschlammdichtung) für Kolbenstangen (Wellen) besteht aus einem speziell entwickelten gezahnten Dichtring aus technischem Hochleistungskunststoff und einem Gummi-O-Ring; Es eignet sich für die unidirektionale Abdichtung in hydraulischen Hub- und Rotationsanwendungen. Es wird hauptsächlich in Kolbenpumpen, Schlammpumpen, Schraubenbohrwerkzeugen, Bohrinseln, Ölexplorationsgeräten, Betonmischanlagen und mehr verwendet.
Zu den Hauptmerkmalen gehören lange Lebensdauer, geringe Reibung, hervorragende Dichtungsleistung, kompaktes Design sowie einfache Installation, Verwendung und Wartung. Die optimierte Gestaltung des Dichtlippenprofils und der Dichtlippendicke gewährleistet eine effektive Abdichtung auch bei Einwirkung aggressiver Medien wie z. B. Zementschlamm.
Beim Einsatz schlammartiger Medien empfiehlt sich die Einspritzung von Schmierfett zwischen den beiden (oder mehreren) Dichtungsstufen.
Grenzwerte sollten nicht gleichzeitig auftreten.
|
Druck (MPa) |
Temperatur (°C) |
Geschwindigkeit (m/s) |
Medium |
|
|
Hin- und Herbewegung |
Rotationsbewegung |
|||
|
≤100 |
-35 bis +100 (mit NBR-O-Ring) |
≤6 |
≤2 |
Wasser, Schlamm, Rohöl, Hydrauliköl, Emulsion |
|
-20 bis +200 (mit FKM-O-Ring) |
||||
1. Zu den kompatiblen O-Ring-Materialien gehören: R01-Nitrilkautschuk (NBR), R02-Fluorkautschuk (FKM) usw.
2. Dichtringmaterial: Standardmaterial PTFE4; Weitere verfügbare Materialien sind PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 usw.
Bestellmodell: RC2061-80*91,7*7,6-PTFE4-R01 (Modell – Wellendurchmesser * Nutdurchmesser * Nutbreite – Materialcode)
Es stehen Größen innerhalb des angegebenen Parameterbereichs zur Verfügung.
|

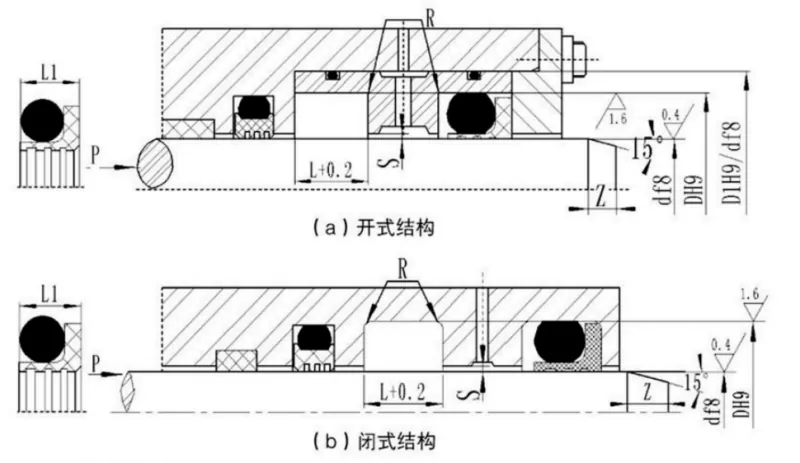

Wellendurchmesserbereich Standardtyp d f8 RC2061 |
Wellendurchmesserbereich Robust d f8 RC2061-Z |
Nutdurchmesser D H9 |
Nutbreite L+0,2 |
Dichtungsbreite L1 |
Eckenradius Rmax |
Radialspiel Smax |
Fase Zmin |
O-Ring-Querschnittsdurchmesser |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15.9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Hinweis: 1. Für Wellendurchmesser ≤30 mm wird eine offene Nutausführung empfohlen.
2. Für Rotationsdichtungsanwendungen sollte die Oberflächenhärte der rotierenden Welle HRC ≥58 betragen.
3. Bei Drücken über 30 MPa wird eine H8/f8-Passung für den Extrusionsspalt empfohlen.
